Простую панель, вырезанную лазером, легко понять из PDF-файла или DXF-файла. Для сварного корпуса, детали, изготовленной на станке с ЧПУ, или собранного шкафа обычно требуется больше информации, прежде чем производитель сможет правильно рассчитать стоимость.
Цель состоит не в том, чтобы подготовить идеальный пакет документов перед тем, как связаться с поставщиком. Цель — убедиться, что все детали, влияющие на производство, ясны.
В компании YT Manufacturing мы работаем с деталями из листового металла, корпусами, шкафами, сварными конструкциями, компонентами, изготовленными на станках с ЧПУ, и собранными изделиями. Исходя из характера получаемых нами проектов, следующая информация является наиболее полезной при подготовке коммерческого предложения.

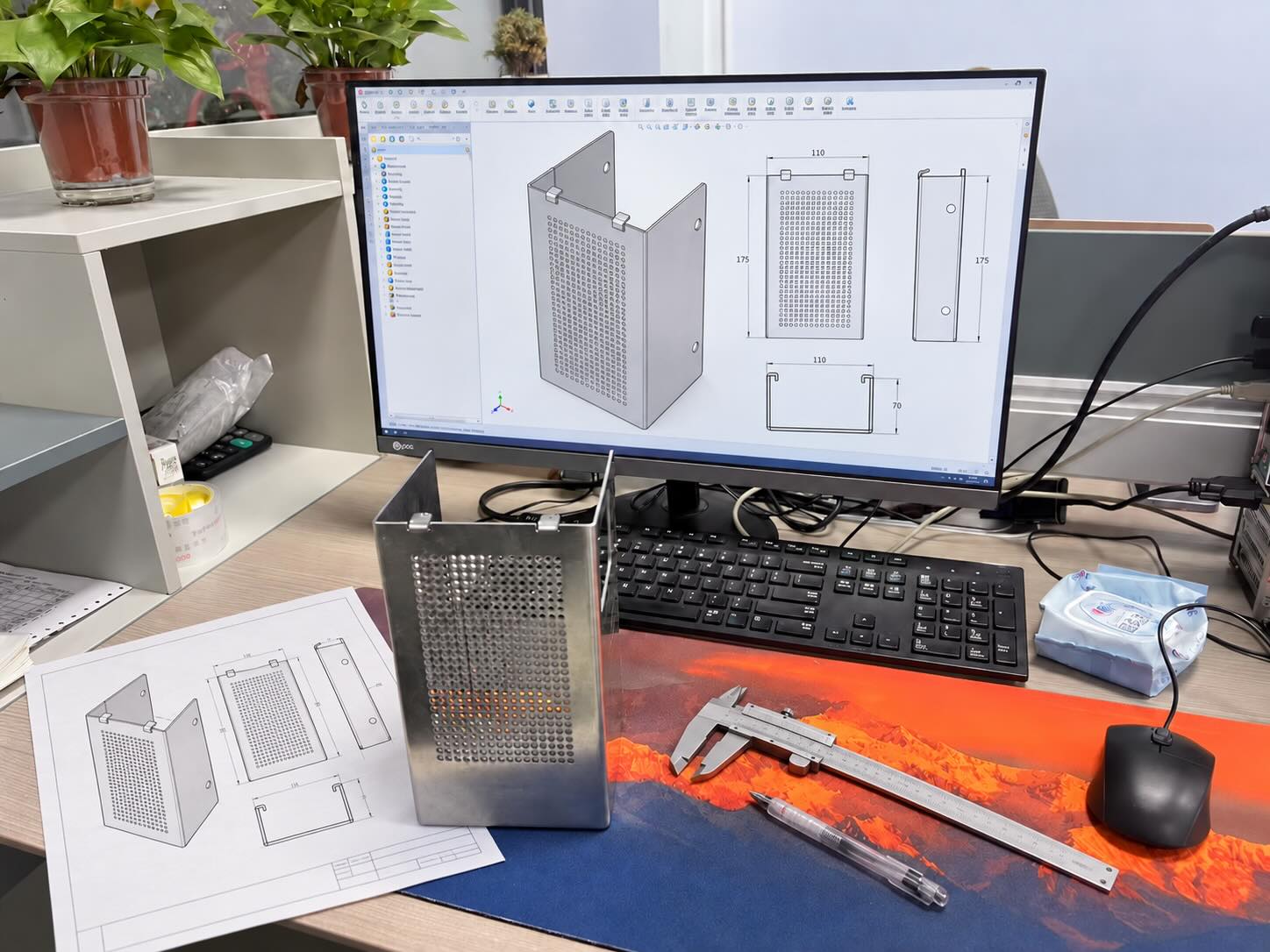

1. Начинайте с чертежа — если деталь в этом нуждается.
Для простых изделий для первоначального обсуждения может быть достаточно эталонной фотографии, образца или основных размеров.
Но если деталь содержит элементы, о которых нельзя судить только по внешнему виду, то... инженерный чертеж становится необходимым.
Типичные примеры включают:
• Расположение отверстий
• Размеры изгиба
• Технические характеристики резьбы
• Интерфейсы для монтажа
• Места сварки
• Критические измерения
• Зазоры при сборке
Как правило, наиболее наглядный способ передать эти детали — это двухмерный чертеж с указанием размеров.
В случае корпусов, шкафов и сборных конструкций это также помогает нам понять, как панели, двери, кронштейны и внутренние компоненты должны соединяться друг с другом.
Если ваш проект претерпел несколько изменений, отправьте последнюю утвержденную версию и четко укажите номер изменения. Расчет стоимости на основе устаревшего чертежа может создать лишнюю работу для обеих сторон.
2. Добавьте STEP-файл для сложных деталей и сборок.
Для более сложных проектов 3D-модель оказывается очень полезной.
Мы обычно рекомендуем ШАГ/СТП для 3D Обмен файлами возможен, поскольку их можно открывать в различных САПР-системах, и это не зависит от того, используют ли обе компании одну и ту же версию собственного программного обеспечения.
STEP-файлы особенно полезны для:
• Корпуса из листового металла
• Электрошкафы
• Рамы машин
• Сварные конструкции
• Детали, обработанные на станках с ЧПУ
• Многокомпонентные сборки
Исходные файлы SolidWorks, такие как SLDPRT и SLDASM Также можно провести проверку, если это возможно, но STEP, как правило, проще для обмена файлами между поставщиком и клиентом.
Для 2D-файлы, PDF, DWG и DXF широко используются. IGES/IGS Также можно провести анализ отдельных 3D-геометрических объектов.
Для большинства нестандартных металлических проектов наиболее оптимальным сочетанием является:
Чертеж в 2D с указанием размеров + модель STEP/STP
Чертеж показывает, что именно нужно контролировать. 3D-модель помогает нам понять общую структуру.
3. Укажите материал как можно яснее.
Для производства недостаточно «стали» или «алюминия».
Различные марки стали могут вести себя по-разному в процессе формовки, сварки, механической обработки и финишной отделки.
К распространённым примерам относятся:
Углеродистая и сталь с покрытием
SPCC
DC01
SGCC
Q235
Q355
Нержавеющая сталь
201
304
316
Алюминий
5052
6061
Оценки, указанные в проекте
Если материал Этот вариант уже одобрен вашей инженерной командой, укажите точный сорт в запросе предложений.
Если вопрос еще не решен, сообщите нам, для чего будет использоваться продукт. Требования к материалам для оборудования, используемого внутри помещений, наружных конструкций, товаров народного потребления и морского применения различаются.
Затем можно провести анализ материала с учетом его структуры, процесса производства и предполагаемой среды применения.
4. Подтвердите толщину листа или плиты.
Толщина влияет не только на стоимость материала.
Это также может повлиять на:
Жесткость
Гибкость
Сварка
Установка оборудования
вес продукта
Сборка
Если в конструкции шкафа используются детали разной толщины для корпуса, дверцы, монтажной пластины и несущих конструкций, это должно быть четко указано на чертеже или в спецификации материалов.
Для обработанных пластин или более крупных сварных конструкций, при наличии информации, следует также указывать толщину пластины или размер исходного материала.
Стоит отметить один момент: использование более толстого металла не всегда является лучшим способом повышения прочности.
Изгибы, ребра жесткости, армирование, сварные опоры и пути передачи нагрузки могут оказывать столь же значительное влияние на конечную конструкцию.
5. Определите качество обработки поверхности.
Отделка поверхности может изменить как последовательность производства, так и стоимость.
К распространенным видам отделки относятся:
Порошковое покрытие
Влажная живопись
матовая нержавеющая сталь
Полировка
Анодирование
Горячее цинкование
Естественная состаренная отделка
Покрытия, указанные в проекте
Для видимых товаров также полезно определить:
Цвет
Уровень блеска
Направление движения щетки
Требования к видимой поверхности
Участки, которые должны оставаться без покрытия.
Это важно для таких изделий, как киоски самообслуживания, электрические шкафы, электрические камины и садовая мебель, где внешняя поверхность является частью готового изделия.
Например, термин «черное порошковое покрытие» по-прежнему допускает различные интерпретации. Если внешний вид имеет значение, лучше использовать цвет по шкале RAL, утвержденный образец или другой согласованный эталон.
6. Сообщите нам необходимое количество.
Количество влияет на планирование производства.
Это может повлиять на:
Закупка материалов
Срубание и гнездование
Время настройки
Сварочные приспособления
Отделка поверхности
Планирование сборки
Упаковка
Для изготовления единичного прототипа и повторного заказа на 200 комплектов может использоваться один и тот же чертеж, но подход к производству не будет абсолютно одинаковым.
Если вы все еще находитесь на стадии разработки, полезно указать оба количества.
Например:
Прототип: 1–3 комплекта
Ожидаемый объем производства: 100 комплектов на заказ.
Это позволяет нам определить, является ли текущая смета только проверочной или же она может быть использована для повторного производства в будущем.
7. Сообщите поставщику, что необходимо собрать.
Это одна из областей, где запросы на коммерческие предложения часто бывают слишком расплывчатыми.
Существует существенная разница между поставкой пустого металлического корпуса и поставкой корпуса с уже установленными крепежными элементами, внутренними компонентами и проводкой.
В зависимости от проекта, компания YT Manufacturing может оказать поддержку в следующих областях:
Гайки и шпильки PEM
Резьбовые вставки
Установка оборудования
Монтаж компонентов
Прокладка кабелей
Выбранная внутренняя проводка
Механическая сборка
Для более сложных сборок полезны следующие компоненты:
Сборочный чертеж
Спецификация материалов
Список компонентов
Схема подключения
Справочные фотографии
Физический образец
Например, на проект электрического каминаВ объем производственных работ может входить не только изготовление металлического корпуса, но и установка платы управления, монтаж светодиодных компонентов, внутренняя проводка и окончательная обработка. сборка.
Это необходимо уточнить до расчета цены.
8. Объясните, как и где будет использоваться продукт.
Краткое описание задачи может предотвратить предоставление неверного предложения по материалу, отделке или способу изготовления.
Полезная информация включает в себя:
Использование в помещении или на открытом воздухе
Промышленная среда
Морская среда
Частая уборка
Поверхности, видимые для взаимодействия с клиентами
интеграция электрооборудования
Воздействие погодных условий на открытом воздухе
Монтаж конструкций
Нет необходимости писать длинный технический отчет.
Предложение, подобное этому:
"Этот шкаф «Будет установлен на открытом воздухе и будет содержать компоненты электрического управления».
Это уже гораздо полезнее, чем отправлять только чертеж шкафа без какой-либо информации о его применении.
То же самое относится и к конструкции для крепления солнечных батарей, садовая мебельрамки для медицинского оборудования и терминалы самообслуживания. Приложение помогает объяснить, почему важны те или иные материалы, отделка и детали конструкции.
9. Отметьте те параметры, которые действительно имеют значение.
Не все размеры детали из листового металла требуют одинакового уровня контроля.
Если определенные размеры влияют на сборку или функциональность, четко их обозначьте.
Типичные примеры включают:
• Расположение монтажных отверстий
• Опорные поверхности
• Интерфейсы компонентов
• Выравнивание двери
• Обработанные поверхности
• Схема расположения отверстий
• Зазоры при сборке
Это особенно актуально для автоматизированного оборудования, рам машин и деталей, которые должны соединяться с компонентами, изготовленными другим поставщиком.
Если для определенных размеров требуется протокол проверки, укажите это на этапе запроса коммерческого предложения.
Гораздо проще спланировать метод контроля качества до начала производства, чем после того, как детали уже изготовлены.
10. Укажите особые требования к упаковке.
Наша стандартная цена рассчитывается исходя из стоимости товара и стандартной защитной упаковки, если не указано иное.
Стоимость доставки, как правило, не включена в цену товара и обсуждается отдельно в зависимости от места назначения, объема груза и условий доставки.
Если для вашего проекта требуется специальная упаковка, сообщите нам об этом на этапе составления коммерческого предложения.
Примеры включают:
Индивидуальные розничные коробки
Специальная пенная защита
Деревянные ящики
Поддоны для тяжелых грузов
Индивидуальная защитная упаковка
Дополнительная защита стекла
Защита поверхности готовой продукции
Упаковка, указанная заказчиком
Специальная упаковка может потребовать дополнительных материалов, трудозатрат или объема упаковки, поэтому ее необходимо рассчитывать отдельно.
Это особенно актуально для готовой продукции, такой как электрические камины и садовая мебель, где упаковка должна защищать как структуру изделия, так и видимые поверхности.
Что, если проект ещё не завершен?
Не каждый проект начинается с полного комплекта чертежей.
Некоторые запросы на коммерческие предложения начинаются со следующих фраз:
• Фотография-образец
• Физический образец
• Эскиз
• Предварительный чертеж
• 3D-модель
• Частичная спецификация материалов
Для первоначального обсуждения это вполне подойдет.
Для простых изделий может быть достаточно эталонного изображения и основных размеров, чтобы понять общие требования.
Для деталей, структура которых неочевидна, или где важны расположение отверстий, изгибы, резьба, допуски или места соединения при сборке, обычно требуются инженерные чертежи, прежде чем можно будет составить точную смету.
Наиболее целесообразный подход заключается в том, чтобы сообщить нам, что уже решено, а что еще не решено.
Например:
Материал: не завершен
Отделка: предпочтительно черное порошковое покрытие.
Количество: 50–100 комплектов
Применение: промышленное оборудование для помещений.
Рисунок: предварительная версия
Это даёт нам практическую основу для работы.
Пример 1: Запрос коммерческого предложения на электрощиты
Полезным запросом в кабинет министров может быть следующее:
2D-рисунок: PDF
3D-модель: ШАГ
Материал: SPCC
Толщина: 1,5 мм / 2,0 мм
ЗаканчиватьПорошковая покраска, указанный цвет RAL.
Количество: 50 комплектов
СборкаВнутренняя монтажная пластина и установка крепежных элементов.
ПриложениеВнутреннее электрооборудование
Если важны места ввода кабеля, вентиляционные отверстия или требования к внутреннему монтажу, их также следует указать.
Это позволяет отразить в смете реальный размер шкафа, а не типовую коробку из листового металла.
Пример 2: Запрос коммерческого предложения на детали, изготовленные на станке с ЧПУ.
Для детали, изготовленной на станке с ЧПУ, запрос коммерческого предложения может выглядеть следующим образом:
3D-модель: ШАГ
2D-рисунок: PDF
Материал: алюминий 6061
Количество: 20 / 100 / 500 шт.
Критические допуски: Отмечено на чертеже
Заканчивать: Анодирование
ПроверкаКритические параметры, подлежащие регистрации.
В данном случае информация о допусках может оказывать большее влияние на механическую обработку и контроль качества, чем общие габариты детали.
Пример 3: Запрос коммерческого предложения на готовую продукцию OEM
Для готовой продукции, такой как электрический камин или программа по производству садовой мебели, запрос предложений может включать в себя:
• Чертеж изделия или образец для ознакомления
• Габаритные размеры
• Материал и отделка
• Список компонентов
• Требования к сборке
• Целевое количество
• Требования к упаковке
• Целевой рынок или область применения
Если изделие включает электрические или декоративные компоненты, необходимо также указать требования к внутреннему монтажу и сборке.
Стандартная защитная упаковка может быть включена в стоимость товара. Специальная упаковка и стоимость доставки обычно рассматриваются отдельно.
Простой контрольный список для запроса коммерческого предложения.
Перед отправкой запроса убедитесь, что вы можете предоставить следующую информацию:
• 2D-чертеж
• 3D STEP/STP файл
• Материал и сорт
• Толщина листа или плиты
• Отделка поверхности и цвет
• Количество
• Требования к сборке
• Прикладная или операционная среда
• Критические допуски
• Требования к проверке
• Особые требования к упаковке, если таковые имеются.
Вам не обязательно согласовывать все пункты до того, как связаться с нами.
Для простых изделий для начала обсуждения может быть достаточно эталонного изображения, образца или основных размеров. Для деталей с неясной геометрией или критически важными деталями сборки, как правило, потребуются инженерные чертежи, прежде чем можно будет окончательно согласовать цену.
Нужен расчет стоимости изготовления металлоконструкции на заказ?
Отправьте нам имеющуюся у вас информацию — чертеж, STEP-файл, материал, количество или эталонный образец — вместе с кратким описанием проекта.
Компания YT Manufacturing оказывает поддержку. Изготовление изделий из листового металла, Обработка на станках с ЧПУ, сварка, отделка поверхности, аппаратное обеспечение и установка компонентов, выбранная проводка и механическая сборка в соответствии с согласованным объемом производства.
